إذا قمت بتشغيل سيارتك ولاحظت أن الموتور يدور بشكل طبيعي لكن لا يعمل، فقد ترتبط المشكلة بحساس صغير يبدو غير مهم، لكنه يلعب دورًا حيويًا في نظام إدارة المحرك: وهو حساس موضع عمود المرفق أو ما يُعرف بـ CKP.

هذا الحساس يقوم بمراقبة موضع وسرعة دوران عمود المرفق، وينقل هذه المعلومات إلى وحدة التحكم الإلكترونية المسماة ECU. استنادًا إلى هذه البيانات، تتمكن وحدة التحكم من تنظيم توقيت تشغيل أنظمة رئيسية مثل حقن الوقود والإشعال، بالتنسيق مع بقية الحساسات الموجودة في المحرك.

لذلك، عندما تتوقف إشارة حساس CKP أو تصبح غير صحيحة، قد تظهر مجموعة من الأعراض، بداية من صعوبة تشغيل السيارة، وصولًا إلى توقف المحرك أثناء القيادة أو عدم تشغيله نهائيًا.

في هذا الدليل، ستتعرف على أعراض تلف حساس CKP، أسباب تعطله، طريقة عمله، طريقة فحصه، وأهم الأمور التي يجب التأكد منها قبل استبداله.

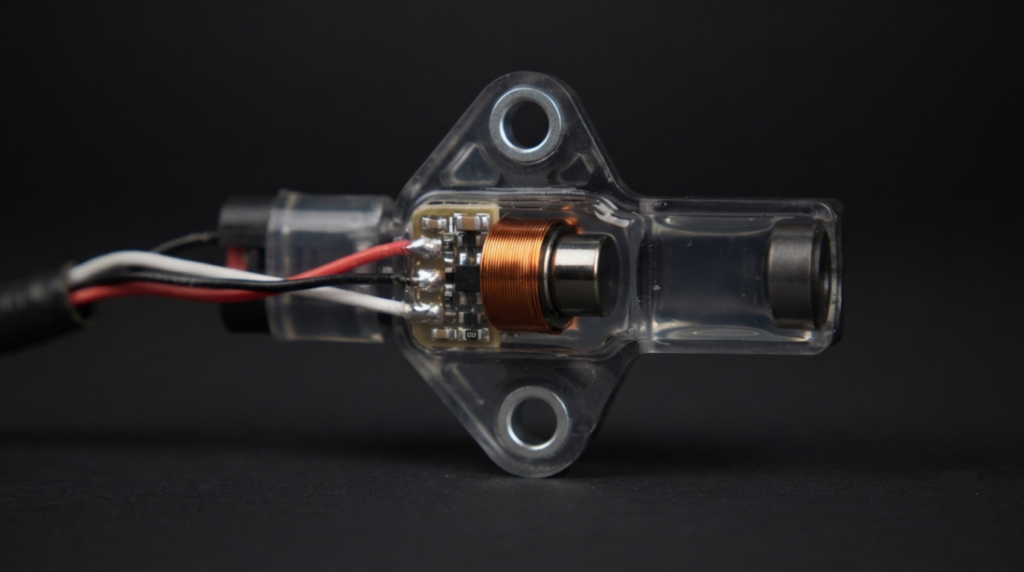

ما هو حساس CKP؟

حساس CKP يعني حساس موقع عمود المرفق، وهو جهاز يحدد وضع الكرنك.

وظيفته الأساسية هي مراقبة حركة عمود المرفق وإرسال إشارة إلى وحدة التحكم الإلكترونية حتى تعرف:

• موضع عمود المرفق.
• سرعة دوران المحرك RPM.
• توقيت دوران العمود بالنسبة إلى نقطة المرجع.
• التوقيت المناسب لتنفيذ بعض أوامر إدارة المحرك.

ويعمل الحساس بالتعاون مع مكونات أخرى، ومن أهمها حساس عمود الكامات CMP.

وتستخدم وحدة التحكم هذه المعلومات لضبط توقيت الإشعال وحقن الوقود وفق تصميم نظام إدارة المحرك في السيارة. وتوضح Bosch أن حساس سرعة عمود المرفق يقيس سرعة وموضع العمود، وتستخدم وحدة إدارة المحرك هذه البيانات للتحكم في توقيت الحقن و/أو الإشعال.

بمعنى أبسط، عندما تقوم بتشغيل السيارة، تحتاج وحدة التحكم إلى معرفة:

هل عمود المرفق يدور؟ وأين وصل أثناء دورانه؟

ومن هنا تبدأ أهمية حساس CKP.

كيف يعمل حساس CKP؟

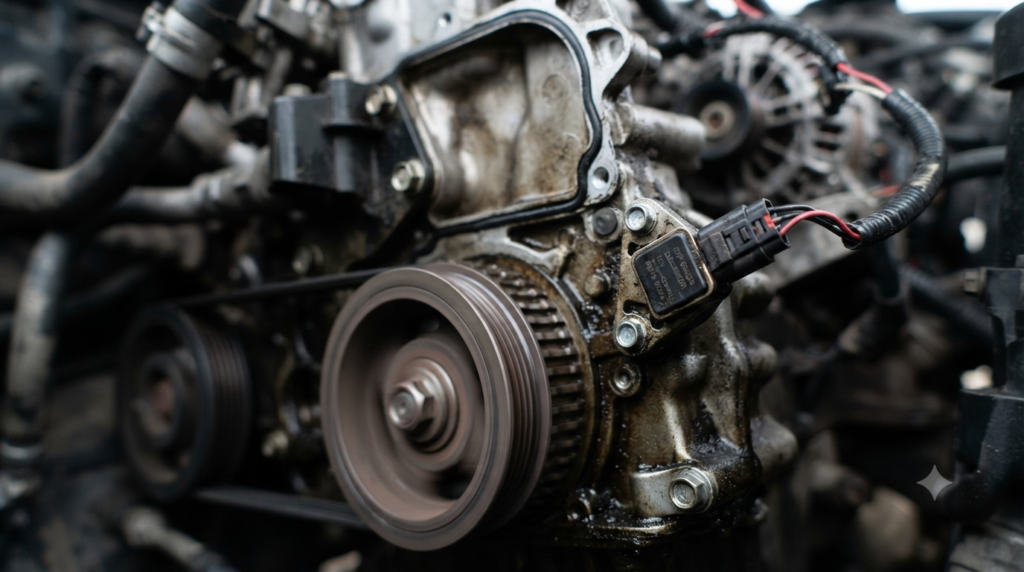

يُثبت حساس CKP بالقرب من عمود المرفق أو من الحلقة المسننة الخاصة به، والتي تُعرف باسم:

Reluctor Wheel أو Trigger Wheel

أثناء دوران المحرك، تمر أسنان الحلقة أمام الحساس، فيولد الحساس إشارة كهربائية تتغير مع حركة العمود.

تقوم وحدة التحكم بقراءة هذه الإشارة وتحويلها إلى معلومات عن سرعة وموضع عمود المرفق.

وتختلف طريقة توليد الإشارة حسب نوع الحساس. فقد تستخدم بعض السيارات حساسًا حثيًا Inductive، بينما تستخدم سيارات أخرى حساس Hall Effect أو تقنيات إلكترونية أخرى.

وتوضح DENSO أن حساس عمود المرفق يقرأ مرور أسنان الحلقة المرتبطة بالعمود، ومن خلال هذه الإشارة تستطيع وحدة التحكم حساب موضع العمود وسرعة دورانه.

وفي بعض التصاميم، تحتوي الحلقة المسننة على موضع مرجعي ناتج عن أسنان مفقودة، مما يساعد وحدة التحكم على تحديد موضع العمود بدقة.

لهذا السبب، فإن المشكلة لا تكون دائمًا في الحساس نفسه. فقد يكون الخلل في الفيشة، الأسلاك، الحلقة المسننة، المسافة بين الحساس والحلقة، أو دائرة التغذية والإشارة.

لماذا يمكن أن يمنع حساس الكرنك المحرك من التشغيل؟

هذا هو السؤال الأهم.

عندما تدير مفتاح التشغيل أو تضغط زر التشغيل، يبدأ السلف في تدوير المحرك. لكن دوران المحرك بواسطة السلف لا يعني أن المحرك سيبدأ بالاحتراق تلقائيًا.

تحتاج وحدة التحكم إلى معلومات دقيقة عن موضع عمود المرفق وسرعة دورانه حتى تستطيع تنفيذ أوامر إدارة المحرك في التوقيت الصحيح.

إذا فقدت وحدة التحكم إشارة CKP، فقد لا تتمكن من تحديد موضع العمود بالشكل المطلوب. وفي بعض الأنظمة، يمكن أن يؤدي ذلك إلى تعطيل أو تعليق أوامر الإشعال وحقن الوقود كإجراء حماية أو نتيجة لفقدان المعلومات اللازمة للتزامن.

وتشير DENSO إلى أن فقدان إشارات حساسات عمود المرفق والكامات قد يمنع وحدة التحكم من تحديد الموضع الصحيح، وقد تؤدي بعض استراتيجيات الحماية إلى تعليق الإشعال وحقن الوقود.

لذلك قد ترى سيناريو يبدو غريبًا:

السلف يدور، البطارية جيدة، لكن المحرك لا يعمل.

وفي هذه الحالة، يجب ألا تفترض مباشرة أن المشكلة في مضخة الوقود أو البواجي؛ بل يجب التحقق من إشارة CKP ضمن عملية تشخيص متكاملة.

7 أعراض تلف حساس CKP

1. المحرك يدور بالسلف لكنه لا يشتغل

من أشهر علامات وجود مشكلة في إشارة حساس CKP أن تقوم بتشغيل السيارة، فتسمع السلف يدور، لكن المحرك لا يبدأ العمل.

قد يبدو لك في البداية أن البطارية والسلف يعملان بشكل طبيعي، لأن المحرك يدور بالفعل.

لكن هناك فرق كبير بين:

المحرك يدور و المحرك يشتغل.

إذا كانت وحدة التحكم لا تحصل على إشارة موثوقة من حساس عمود المرفق، فقد لا تتمكن من تنفيذ توقيت الإشعال والحقن بالشكل المطلوب.

ومع ذلك، لا يعني عدم تشغيل المحرك تلقائيًا أن حساس CKP تالف؛ فقد توجد أسباب أخرى مثل مشاكل الوقود، الإشعال، التوصيلات أو حساسات أخرى.

2. انطفاء المحرك بشكل مفاجئ أثناء القيادة

من الأمور البارزة أيضًا هو انقطاع المحرك أثناء الحركة.

قد تعمل السيارة بصورة طبيعية، ثم ينطفئ المحرك فجأة، خصوصًا إذا كانت إشارة الحساس تنقطع بشكل متقطع.

وهنا قد تكون المشكلة مرتبطة بارتفاع الحرارة أو اهتزاز المحرك أو تلف داخلي في الحساس أو الأسلاك.

وقد يعود المحرك للعمل بعد فترة، ثم يتكرر العطل مرة أخرى.

وتذكر DENSO أن مشاكل حساسات عمود المرفق والكامات يمكن أن تسبب توقف المحرك بعد التشغيل أو أثناء استخدام السيارة، إلى جانب مشاكل التشغيل وفقدان القوة والتقطيع.

إذا حدث هذا معك، فلا تتجاهل المشكلة، خصوصًا إذا كان المحرك يتوقف بشكل مفاجئ أثناء القيادة.

3. عدم وجود أو اختفاء قراءة RPM خلال التشغيل

راقب مؤشر عدد دورات المحرك أثناء تشغيل السلف.

إذا كان نظام سيارتك يعرض RPM أثناء التشغيل، وبقيت القراءة عند الصفر بشكل غير معتاد، فقد يشير ذلك إلى أن وحدة التحكم لا تحصل على إشارة سرعة من حساس عمود المرفق.

لكن انتبه:

عدم ظهور RPM على لوحة العدادات ليس دليلًا قاطعًا على تلف CKP.

بعض السيارات لا تظهر قراءة دوران المحرك خلال التشغيل بنفس الطريقة.

لذلك يمكنك استخدام جهاز الفحص Scanner ومراقبة بيانات RPM أثناء دوران المحرك بالسلف.

إذا كانت وحدة التحكم لا ترى دوران المحرك، فهذه معلومة تشخيصية مهمة، لكنها لا تعني وحدها أن الحساس نفسه هو السبب.

4. صعوبة تشغيل السيارة بعد سخونة المحرك

هل تعمل سيارتك صباحًا بشكل طبيعي، ولكن عندما تقودها وتوقفها وهي ساخنة، ثم تحاول تشغيلها مرة أخرى، تجد أن المحرك يرفض التشغيل؟

هذه الحالة قد ترتبط بحساس CKP في بعض السيارات.

قد يتأثر الحساس أو دائرته بالحرارة، فتضعف الإشارة أو تنقطع بشكل متقطع.

وبعد أن يبرد الحساس، قد تعود السيارة للعمل.

لكن لا تعتمد على هذه العلامة وحدها، لأن صعوبة التشغيل عند سخونة المحرك يمكن أن تنتج أيضًا عن أسباب أخرى.

لهذا السبب، إذا كان العطل يظهر فقط والمحرك ساخن، فمن المفيد إجراء الاختبار أثناء حدوث المشكلة بدل استبدال الحساس بشكل عشوائي.

5. ظهور لمبة Check Engine

عندما تكتشف وحدة التحكم وجود مشكلة في دائرة أو إشارة حساس عمود المرفق، يمكنها تسجيل رمز عطل تشخيصي DTC وتشغيل لمبة فحص المحرك.

ومن الأكواد المرتبطة بحساس CKP:

P0335

وقد تظهر أكواد أخرى حسب نوع المشكلة وتصميم السيارة.

وتشير DENSO إلى نطاق من أكواد الأعطال المرتبطة بحساسات عمود المرفق والكامات، ومنها P0335 إلى P0349، مع ضرورة استخدام أداة تشخيص لفحص الكود والإشارة.

لكن وجود كود CKP لا يعني دائمًا أن الحل هو شراء حساس جديد.

قد يكون الكود ناتجًا عن:

• قطع في الأسلاك.
• قصر كهربائي.
• مشكلة في الفيشة.
• ضعف التغذية.
• مشكلة في الحلقة المسننة.
• خلل في الإشارة.
• أو الحساس نفسه.

لذلك اقرأ الكود، ثم ابحث عن السبب.

6. تقطيع وضعف أداء المحرك

قد لا يتوقف الحساس بشكل كامل.

أحيانًا تكون الإشارة موجودة، لكنها غير مستقرة أو غير صحيحة.

في هذه الحالة قد تشعر أثناء القيادة بـ:

• تقطيع أثناء التسارع.
• تردد في استجابة المحرك.
• فقدان مفاجئ للقوة.
• تقطيع أو Misfire.
• تسارع غير منتظم.
• توقف المحرك في بعض الظروف.

وإذا أصبحت الإشارة غير مستقرة، فقد لا تستطيع وحدة التحكم تحديد موضع عمود المرفق بالطريقة المطلوبة.

وتذكر DENSO أن مشاكل حساسات الكرنك والكامات قد ترتبط بالتسارع غير المنتظم، والتقطيع، وفقدان قوة المحرك.

7. زيادة استهلاك الوقود أو تراجع كفاءة المحرك

قد تؤثر مشكلة في إشارة CKP على طريقة إدارة المحرك، وبالتالي قد تلاحظ انخفاضًا في الأداء أو الكفاءة.

لكن يجب التعامل مع زيادة استهلاك الوقود بحذر، لأنها ليست علامة خاصة بحساس CKP.

هناك عشرات الأسباب التي يمكن أن تزيد استهلاك الوقود، مثل:

• حساس الأكسجين.
• حساس MAF أو MAP.
• البخاخات.
• شمعات الاحتراق.
• ضغط الإطارات.
• مشاكل نظام الوقود.
• الثرموستات.
• طريقة القيادة.

لذلك، إذا كان استهلاك الوقود هو العرض الوحيد، فلا تستبدل حساس CKP قبل إجراء التشخيص.

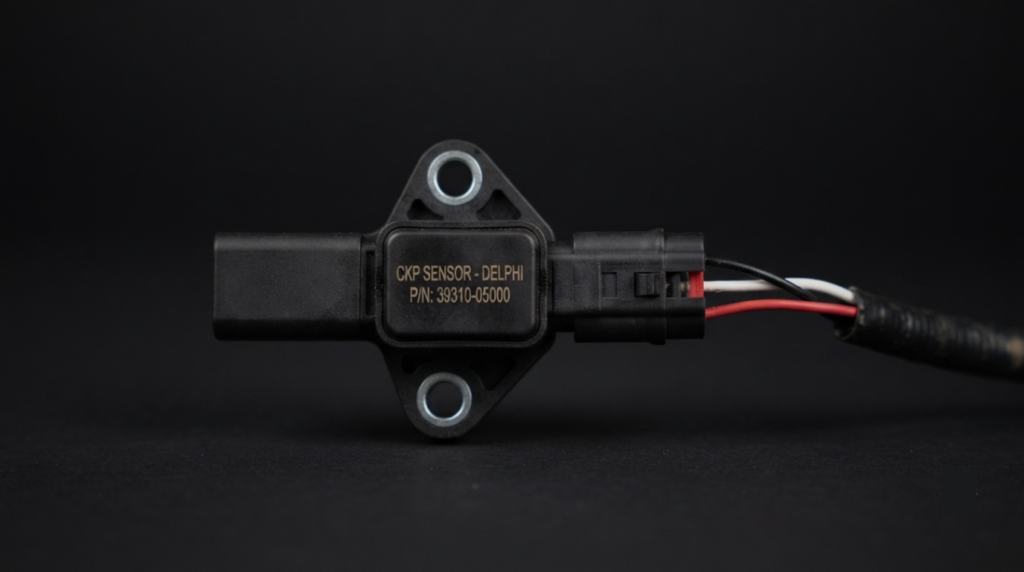

ما أسباب تلف حساس CKP؟

لا يوجد سبب واحد لجميع حالات تلف حساس الكرنك.

ومن أكثر الأمور التي يجب فحصها:

تلف الفيشة أو التوصيلات

يمكن أن تسبب الفيشة المرتخية أو المتأكسدة أو المتضررة مشكلة في الإشارة.

افحص:

• أطراف الفيشة.
• وجود الأكسدة.
• دخول الرطوبة.
• ثبات التوصيل.
• حالة الأسلاك القريبة من الحساس.

تلف أو تآكل الأسلاك

قد يكون الحساس سليمًا، لكن الإشارة لا تصل إلى ECU بسبب وجود:

• قطع في السلك.
• قصر كهربائي.
• احتكاك بالسلك.
• حرارة زائدة.
• تلف في العازل.

ولهذا فإن تغيير الحساس مباشرة قد لا يحل المشكلة.

تراكم مواد على رأس الحساس

في بعض أنواع الحساسات، يمكن أن تؤثر المواد الغريبة أو البرادة المعدنية على منطقة الاستشعار.

وتشير DENSO إلى أن وجود مواد غريبة على سطح الحساس المغناطيسي، إلى جانب الحرارة المرتفعة وتآكل الأسلاك، من أسباب مشاكل حساسات الكرنك والكامات.

الحرارة المرتفعة

يعمل حساس CKP في منطقة معرضة لحرارة المحرك والاهتزاز.

ومع مرور الوقت، يمكن أن تتأثر بعض المكونات الداخلية أو الأسلاك بالحرارة.

وهذا يفسر في بعض الحالات ظهور العطل عندما يصل المحرك إلى درجة حرارة معينة.

مشكلة في الحلقة المسننة Reluctor Wheel

لا تنسَ أن الحساس يقرأ الحلقة المسننة.

إذا كانت الحلقة تحتوي على:

• سن مكسور.
• سن مفقود في غير موضعه.
• اعوجاج.
• تلف.
• مشكلة في التثبيت.

فقد تكون الإشارة غير صحيحة حتى لو كان الحساس جديدًا.

كما يجب التأكد من المسافة الصحيحة بين الحساس والحلقة، وفق مواصفات الشركة المصنعة.

كيف تفحص حساس CKP بطريقة صحيحة؟

قبل أن تشتري حساسًا جديدًا، اتبع خطوات التشخيص بدل الاعتماد على التخمين.

الخطوة الأولى: فحص الأعطال بجهاز Scanner

ابدأ بقراءة أكواد DTC المسجلة في وحدة التحكم.

لكن لا تتوقف عند الكود.

الكود يخبرك بالمنطقة التي تحتاج إلى التحقيق، وليس دائمًا بالقطعة التي يجب استبدالها.

الخطوة الثانية: راقب RPM أثناء تشغيل السلف

راقب بيانات المحرك المباشرة أثناء دوران السلف.

إذا لم تظهر إشارة دوران، فهذه معلومة مهمة يجب متابعتها.

الخطوة الثالثة: افحص الفيشة والأسلاك

تحقق من:

• التغذية.
• الأرضي.
• سلامة الأسلاك.
• التوصيلات.
• عدم وجود قطع أو قصر.

الخطوة الرابعة: افحص إشارة الحساس

في الحالات التي تتطلب تشخيصًا أكثر دقة، يمكن استخدام الأوسيلوسكوب لفحص شكل الموجة أثناء دوران المحرك.

وتوصي DENSO بفحص شكل موجة جهد الحساس أثناء التشغيل؛ فإذا كانت الموجة طبيعية، يجب الانتقال لفحص الأسلاك ووحدة التحكم، أما إذا لم تظهر الموجة، فيجب فحص الحساس ودائرته.

الخطوة الخامسة: افحص الحلقة المسننة

إذا كان الحساس والأسلاك بحالة جيدة، افحص الجزء الذي يقرأه الحساس.

هنا قد تجد أن المشكلة ميكانيكية وليست كهربائية.

هل يمكن تنظيف حساس CKP؟

نعم، في بعض الحالات فقط.

إذا كان هناك تلوث أو مواد غريبة على منطقة الاستشعار، فقد يساعد تنظيف الحساس بالطريقة المناسبة.

لكن التنظيف لن يصلح حساسًا تعرض لتلف داخلي.

لذلك لا تفترض أن كل حساس CKP متسخ يمكن إصلاحه بالتنظيف.

وعند إزالة الحساس أو تركيبه، تعامل معه بحذر، والتزم بطريقة التركيب وعزم الشد والمسافة المحددة من الشركة المصنعة. وتشدد DENSO على ضرورة تجنب إتلاف سطح الحساس والتأكد من عدم ملامسة الحلقة أو ترس التوقيت لسطحه أثناء التركيب.

هل كل توقف للمحرك يعني أن حساس CKP تالف؟

لا.

هذه نقطة مهمة جدًا.

الأعراض نفسها يمكن أن تظهر بسبب أعطال أخرى.

على سبيل المثال:

• حساس CMP.
• مضخة الوقود.
• البخاخات.
• الكويلات.
• شمعات الاحتراق.
• وحدة التحكم ECU.
• الأسلاك.
• نظام منع التشغيل Immobilizer.
• ضعف التغذية الكهربائية.
• مشاكل ميكانيكية في المحرك.

لذلك، لا تجعل وجود عرض واحد سببًا لاستبدال قطعة مباشرة.

التشخيص الجيد يبدأ من الأعراض، ثم أكواد الأعطال، ثم البيانات الحية، ثم القياسات والاختبارات المناسبة.

ما الفرق بين حساس CKP وحساس CMP؟

قد يختلط الأمر عليك بين الحساسين.

CKP يراقب موضع وسرعة دوران عمود المرفق.

أما CMP فيراقب موضع عمود الكامات.

ويعمل الحساسان معًا لمساعدة وحدة التحكم على معرفة توقيت المحرك والتزامن بين مكوناته.

وتوضح DENSO أن حساسي الكرنك والكامات يساعدان وحدة التحكم على حساب موضع العمودين والحفاظ على التزامن المطلوب لتوقيت الإشعال وتشغيل الأسطوانات.

لذلك، عندما تظهر مشكلة في أحدهما، قد تتشابه بعض الأعراض.

ماذا تفعل قبل تغيير حساس CKP؟

قبل أن تشتري حساسًا جديدًا، افحص هذه النقاط:

• اقرأ أكواد الأعطال.
• افحص الفيشة.
• افحص الأسلاك.
• تحقق من التغذية والأرضي.
• افحص الحساس من الخارج.
• تحقق من وجود أوساخ أو مواد غريبة.
• افحص الحلقة المسننة.
• راقب RPM أثناء التشغيل.
• اختبر الإشارة عند الحاجة.
• إذا كان العطل يظهر والمحرك ساخنًا، قم بالتشخيص أثناء حدوث العطل.
• قارن القياسات بمواصفات الشركة المصنعة.

بهذه الطريقة تقلل احتمال تغيير قطعة سليمة.

الخلاصة: لماذا يمنع حساس الكرنك المحرك من التشغيل؟

حساس CKP ليس مجرد حساس لقياس RPM.

إنه جزء أساسي من منظومة معرفة موضع وسرعة عمود المرفق، وهي معلومات تعتمد عليها وحدة التحكم الإلكترونية في إدارة توقيت المحرك.

عندما تفقد وحدة التحكم هذه الإشارة أو تصبح غير موثوقة، قد تظهر أعراض مثل:

صعوبة التشغيل، عدم تشغيل المحرك، توقفه أثناء القيادة، التقطيع، فقدان القوة، أو ظهور لمبة Check Engine.

لكن تذكر أن هذه الأعراض ليست حصرية لحساس CKP.

فقد يكون السبب في الأسلاك، الفيشة، الحلقة المسننة، التغذية الكهربائية، حساس CMP، نظام الوقود، نظام الإشعال أو مكون آخر.

لذلك، إذا كانت سيارتك تدور بالسلف ولكنها لا تشتغل، فلا تبدأ بشراء حساس جديد مباشرة.

ابدأ بالتشخيص.

اقرأ أكواد الأعطال، راقب RPM، افحص التوصيلات والأسلاك، وتحقق من إشارة الحساس والحلقة المسننة.

وهكذا تستطيع الوصول إلى السبب الحقيقي بدل تغيير القطع بالتخمين.
